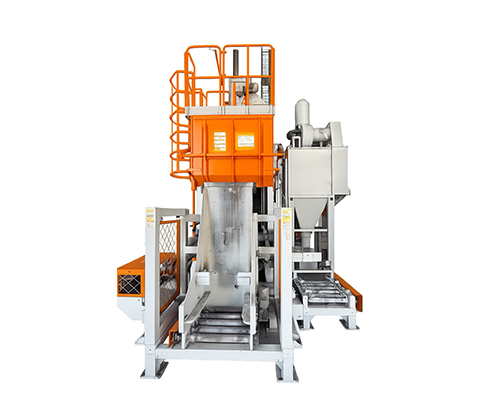

Junhe® モデル B650A クローラショットブラストマシン

Junhe® B650A クローラー・ショット・ブレッシング・マシンは,主に小型・中型金属工品のバッチ表面清掃に使用されます.ゴムクローラーによって駆動され,工品は継続的に転がり続けます.その間高速ブースホイルは,酸化物層,腐蚀物,その他の固定物を除去するために,作業部品の表面に均等に磨材を投げる.表面の清潔さや粗度が要求される作業部品を,その後処理のために満たすことができる.

自動給餌,ショットブレイククリーニング,磨材リサイクル,振動放出,除塵,電気制御が統合されています.安定した動作と便利な保守.

Workpiece Loading → Hydraulic Feeding → Workpieces Enter Blast Cabinet → Workpiece Tumbling Driven by Crawler → High-speed Shot Blasting Cleaning → Automatic Abrasive Recycling & Circulation → Crawler Reversal for Discharging → Vibrating Screen Conveying → Workpiece Collection

作業中,作業部件を積んだ材料のバスケットが,給水装置に配置され,水力装置は,作業部件をショットブレーシングキャビネットに突っ込みます.完全に作業部件を転がす均等な射撃を保証する.

振動するスクリーンに作業部位を送信するために逆方向に駆動し,振動によって収集容器に完成品を輸送します.使用された磨材のショットは回収されます.引き上げられたサイクル再利用のために吹き込みシステムに戻す前に,スクリーニングされ分離されます.

ゴムクローラーによって動かす連続的な転覆は,作業部品のすべての側面にフルショット衝撃を可能にし,大量生産品の一貫した清掃品質を保証します.

7.5 kW の直結式爆撃車 LS-360B を搭載.主要ウェアラブル部品は,優れた磨損耐性を持つ高クロム合金で作られています.

ハイドロリック給餌装置と振動放出画面を装備し,自動的な作業部品の給餌,放出,輸送を実現し,手作業の負担を大幅に削減します.

アブラシブ循環システムは,スクリューコンベヤー,バケツエレベーター,空気分離器とショット制御バルブで構成され,ショットの自動収集,分離および周期的な再利用を完了します.

パルスバックブローカートリッジの塵収集器で構成され,空気容量は約4000m3/hである.その塵収集効率は,0.5μmの小粒子に対して98.98%を超える.

PLC+タッチスクリーン制御を採用します.操作者は,噴射期間,噴射電流,射撃頻度を含むプロセスパラメータを設定できます.リアルタイム機器状態表示と故障アラーム機能が利用可能.

防弾キャビネットの内壁は高マンガネス鋼の耐磨材で覆われ,耐磨材の交換可能な合金板が高衝撃地帯に追加されています.機械は緊急停止ボタンで装備されています安全ガード,メンテナンスプラットフォーム,安全レンディング

すべてのパラメータは,技術提案と最終的な確認された図面の対象となります.

B650A クローラー・ショット・ブースト機は,主に以下の組成から構成される.

1. 弾丸の組成
2. ショットブレイククリーニングキャビネット
3. ゴムクローバー操作システム
4. 液体式給餌装置
5. 振動式放電画面
6. アブラシブ循環システム
7. パルスカートリッジの除塵システム
8. 電気制御システム
9. 整備プラットフォームと安全保護装置

小型・中型作業部品に適しており,自由に転がり,相互衝突による損傷に耐える.以下の作業部品の表面処理に使用される.

• 防腐と清掃
• オキシドスケールの脱垢
• 鋳造砂の残留物清掃
• 塗装前の表面の準備
• 表面の荒さ調整
