|
商品の詳細:
|
| 色: | 銀 | PH: | 3.8-5.2 |
|---|---|---|---|
| 比重: | 1.30±0.05 | 粘着性: | 20~60s （吹き付け塗装） 60~90S （すくい回転のコーティング） |

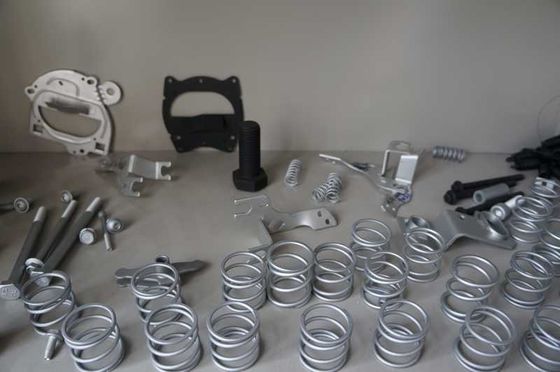

| ハイライト: | Dacrometはボルトに塗りました,亜鉛アルミニウム薄片のコーティング |
||
JH-9391は3パックから成っています:A、BおよびC;
Aを詰めて下さい:超微粉の薄片のZn、超微粉の薄片のAlおよびエチレン・グリコールと主に化学的に結合したのは銀製灰色のスラリーです。Znの版の半径厚さの比率は60~100です。
パックB:それはCr6+を含んでいる朱色と水解決で着色されるコーティングの溶媒です。
パックC:それはセルロースより主に白いですか黄色がかった粉構成したコーティングのtackifierです。
コーティング プロセス:
1. 比率を混合して下さい
Aを詰めて下さい:16.0 kg
パックB:吹き付け塗装24.0 kg （量は適切に増加することができます）
パックC:0-50 g （別の粘着性の要求に従って）
2. 混合物方法
混合物の前に、Aが十分に均等に分散した後、Keep 25±2℃で湯せんに60r/minにA&Bを重くしましたり、そして金属を頻度ミキサーによって均一に分散させますAをスラリーを減らし動揺の速度を、加えますB.をかき混ぜます。
動揺AにBをゆっくり加えて下さい。、バレルの温度が上がる今、35℃に達する時、バレルの温度を35℃で一定した保つ起動の冷凍装置。
3. 固まりがあったら混合物を約1~2時間速い後加えられるBかき混ぜたそしてC.Cを粉にされるべきです加えて下さい。（バレルの温度は30℃より低くないですべきではないです他ではCは十分に分解しません。）それから12時間を絶えずかき混ぜて下さい。
4.Theコーティングは注ぐ前の80~100の網のステンレス鋼スクリーンによってすくいのバレルに濾過されるべきです。
22±2℃でコーティングの温度を保つために5.温度調整装置はすくいのバレルが装備されているべきです。（臨時雇用者なら。余りにも高いです、ペンキは悪化しにはがちであり粘着性はもたらされます。）コーティングは均等に分散させて保つために円形にかき混ぜられるべきです。
絶えず作動させなさい8時間毎にコーティングの6.Test密度、PH、温度、粘着性およびCr6+の内容。
組合せの図表:
コーティング プロセス:
注意:
あらゆる種類の酸、アルカリの塩のような他の化学薬品はコーティングに混合されますなぜならこれらはコーティングを老化させることにZn及びAlの版を活動化できます。
作動した場合長い時間の日光そして紫外線の照射を避けて下さい、他ではコーティングの老化か重合を加速します。
コーティングの温度を制御することは非常に重要です。作動する、それとコーティングの温度がもたらせば粘着性を変われば、そしてeffec工作物のコーティングのquatity。従って温度、粘着性および回転プロセスshoudの中の関係は塗るときよく制御されます。
粘着性はコーティング方法が異なっていれば異なっています。低いデータをなら吹き付け塗装選び、高いデータをすくいなら回転のコーティング選んで下さい。
技術的なデータ:
| いいえ。 | 項目 | データ |
| 1 | 色 | 銀 |
| 2 | コーティング方法 | Diping及び噴霧 |
| 3 | PH | 3.8-5.2 |
| 4 | 比重 | 1.30±0.05 |
| 5 | 粘着性 | 20~60s （吹き付け塗装） 60~90S （すくい回転のコーティング） |
| 6 | 実用温度 | 20±2℃ |
コンタクトパーソン: Mrs. June
電話番号: +86 13915018025
ファックス: 86-519-85913023
